پکیج تصفیه فاضلاب و دستگاه تصفیه RO

تصفیه خانه یا پکیج تصفیه کوچک از انواع تصفیه خانه ها هستند که در موارد خاص، کاربرد داشته و جهت تصفیه آب، پساب و فاضلاب از آنها بهره گرفته می شود. در این مقاله با انواع پکیج تصفیه فاضلاب کوچک آشنا خواهیم شد.

همانطور که در ادامه مقاله تصفیه خانه های کوچک ذکر شد، مهمترین انواع تصفیه خانه و پکیج تصفیه فاضلاب کوچک عبارت است از:

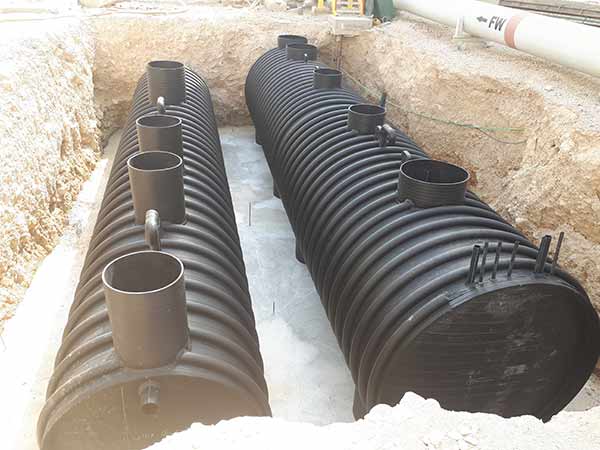

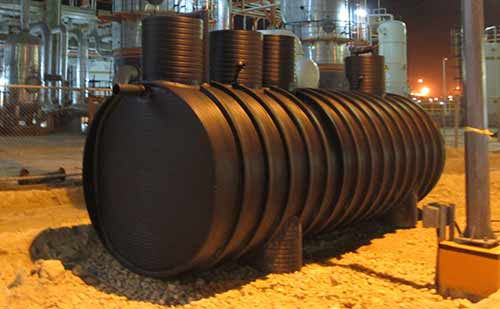

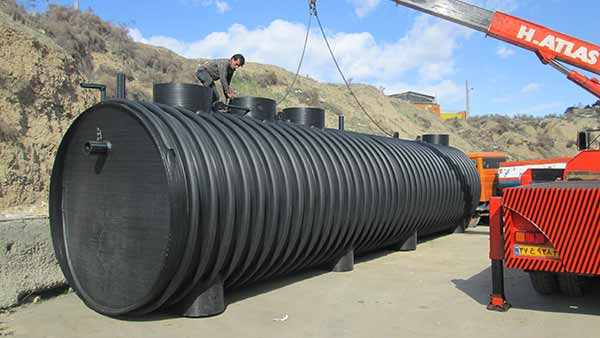

سپتیک تانک

سپتیک تانک ساده ترین نوع پکیج تصفیه فاضلاب یا تصفیه خانه تک واحدی است که تصفیه مکانیکی (ته نشینی) و تصفیه زیستی با کمک باکتری های بی هوازی همزمان در آن انجام می گیرد. سپتیک تانک تشکیل شده است از انباره سرپوشیده ای که معمولا با بتن آرمه و در ابعاد کوچک آن با مواد پلاستیکی ساخته می شود. فاضلاب پس از ورود به انباره و به علت کاهش سرعت جریان آن، قسمتی از مواد معلق خود را به صورت ته نشینی از دست می دهد و از سوی دیگر انباره بیرون می رود. درجه آلودگی فاضلابی که از انباره بیرون می رود تقریبا معادل درجه آلودگی فاضلاب بیرون آمده از استخرهای ته نشینی نخستین می باشد. مواد ته نشین شده به صورت لجن در کف انباره با کمک باکتری های بی هوازی هضم می شود. به طوری که انباره حداکثر یک تا دوبار در سال نیاز به خالی کردن پیدا می کند. سپتیک تانک برای تصفیه فاضلاب یک ساختمان و یا مجتمعی از چند ساختمان مسکونی بکار می رود. طول انباره های مستطیل شکل را 2 تا 4 برابر پهنای آن انتخاب میکنند. عمق موثر برای انباره باید حداقل 2.1 متر باشد. در انباره های بزرگ عمق باید از نظر اقتصادی در حدود 2 تا 3 متر انتخاب گردد و به علاوه فاصله سطح فاضلاب تا سقف انباره باید 30 تا 40 سانتیمتر باشد. برای زلال سازی بهتر فاضلاب معمولا انباره ها را از دو قسمت و یا از سه قسمت می سازند. حجم قسمت اول را دو برابر قسمت های بعدی انتخاب می کنند تا اینکه اولا تا حدودی نوسان های فاضلاب را جبران نمایند و ثانیا آنکه مواد جامد بیشتری در آن ته نشین گردد.

?

جریان فاضلاب بین قسمت های مختلف انبار توسط لوله هایی به قطر 15 سانتیمتر و یا با کمک سوراخ های پیش بینی شده در دیوارهای جداکننده قسمت ها انجام می گیرد . در هر صورت ورود و خروج فاضلاب باید در عمق 30 تا 45 سانتیمتری در زیر سطح آن انجام گیرد تا مواد شناور از سپتیک فاضلاب بیرون نرود. برای بیرون فرستادن گازهای تولید شده از عمل باکتری های بی هوازی در سپتیک تانک لازم است لوله های تهویه ای به قطر 10 سانتیمتر که تا سقف ساختمان مجاور امتداد می یابد پیش بینی شود.

انبارهای تعفن دو طبقه(ایمهاف تانک)

این انباره ها را می توان برای تصفیه فاضلاب جمعیت هایی از 50 تا 15000 نفر ساخت. تفاوت اصلی ایمهاف تانک با سپتیک تانک در جداسازی منطقه ته نشینی از منطقه تعفن می باشد. فضای درون این انبارهای تعفن از سه قسمت زیر تشکیل می شود:

?

• (1) قسمت بالایی V (قسمت D) که ویژه ته نشینی است. فاضلاب پس از ورود (از لوله A) به این قسمت از سرعتش کاسته شده و مواد معلق آن روی سطح شیب دار دو طرف ته نشین می گردد. مواد ته نشین شده روی سطح شیب دار سر خورده و از شیار سرتاسری موجود در کف، وارد قسمت دوم یعنی قسمت پایینی (قسمت C) جهت متعفن شدن می گردد.
• (2) قسمت زیرین V (قسمت C) که ویژه متعفن شدن و هضم بی هوازی لجن می باشد. در این قسمت لجن مدت زمان طولانی می ماند و مانند سپتیک تانک از حجم آن کاسته می شود.
• (3) قسمت کناری V (قسمت E) که ویژه جمع شدن گازهای بدست آمده از هضم بی هوازی لجن می باشد. جریان فاضلاب و ته نشینی مواد معلق در استخر ته نشینی به صورت دائمی انجام می گیرد و مواد ته نشین شده از شیارهایی سرتاسری و به پهنای 12 تا 25 سانتیمتر در اثر نیروی ثقل خود وارد قسمت زیرین می گردد. فاضلاب ته نشین شده از سمت دیگر بیرون می رود. ایمهاف تانک ها در دو گروه کوچک برای جمعیت های 50 تا چند صد نفر و بزرگ برای جمعیت های تا حداکثر 15000 نفر ساخته می شوند.

سپتیک تانک حوض مستطیلی شکلی است که فاضلاب با سرعت کمی به طور مداوم در آن جریان می یابد و برای تصفیه نسبی فاضلاب اجتماعات کوچک یا واحد های مسکونی منفرد به کار برده می شود، زمان توقف فاضلاب در آن بسته به بزرگی و کوچکی سپتیک تانک می تواند 12 ساعت، یک روز و حداکثر 3 روز باشد. در مدت توقف فاضلاب در سپتیک تانک مواد معلق آن ته نشین شده و در مدتی نسبتا طولانی عملیات هضم بی هوازی در آن اتفاق خواهد افتاد و با این عمل از میزان حجم لجن که باید هر جند وقت یک بار از تانک تخلیه گردد کاسته خواهد شد. همواره مقداری از لجن هایی را که باید از سپتیک تانک تخلیه گردد به عنوان هسته تولید لجن های جدید در داخل آن باقی می گذارند، تخلیه لجن حداقل یکبار در سال و حداکثر 5 سال یکبار انجام خواهد گردید. چون تصفیه کاملی بر روی فاضلاب در این موارد به عمل نمی آید، لذا فاضلاب خروجی از نقطه نظر بهداشتی می تواند خطرناک باشد و قبل از تخلیه در هر محیطی نیاز به تصفیه تکمیلی (با استفاده از پکیج تصفیه فاضلاب یا دستگاه تصفیه RO) خواهد داشت، در حال حاضر حداکثر جمعیتی که می توان فاضلاب حاصل از فعالیت آن را باسپتیک تانک تصفیه نمود 300 نفر توصیه شده است. از تخلیه فاضلاب یا پساب های محتوی مواد شیمیایی که ممکن است در اعمال تصفیه فاضلاب ایجاد اختلال نماید در سپتیک تانک باید خودداری نمود. آب باران نیز در این تانک تصفیه وارد نشود. سپتیک تانک معمولا به صورت دو قسمت جدا از هم ساخته شده و حجم قسمت اول تقریبا دو برابر قسمت دوم می باشد. عمق فاضلاب در سپتیک تانک 1 تا 2 متر و متوسط 1.5 متر خواهد بود. نسبت طول به عرض در سپتیک تانک 2 یا 3 به 1 توصیه شده است.

هر سپتیک تانک به مجاری ورودی فاضلاب خام و خروج فاضلاب تصفیه شده مجهز است، قطر لوله ورودی فاضلاب به سپتیک تانک نباید از 100 میلیمتر و یا 150 میلیمتر کوچکتر باشد. توصیه کرده اند در سپتیک های با عرض 1.2 متر می توان از یک ورودی ولی با عرض زیادتر از دو ورودی استفاده نمود. در هر صورت ورودی سپتیک تانک به صورت T خواهد بود و از کمی بالاتر از سطح فاضلاب تا 15% متر زیر سطح آب در سپتیک ادامه می یابد. خروجی سپتیک تانک تقریبا معادل ورودی آن است. مطالب مهمی که در استفاده از سپتیک تانک برای تصفیه فاضلاب باید مورد توجه باشد به شرح زیر هستند:
1) چون اعمال تصفیه در سپتیک تانک بی هوازی هستند و در اثر تجزیه بی هوازی همیشه مقادیر گاز کربونیک و سایر گازهای نسبتا بد بو متصاعد می شود برای خروج این گازها باید سپتیک تانک مجهز به لوله تهویه با قطر حداقل 100 میلیمتر باشد.
2) به منظور تمیز کردن احتمالی سپتیک تانک تعبیه آدم رو در آن ضروری است.
3) هیچ ماده ضد عفونی کننده ای نباید به داخل سپتیک تانک بشود.
4) همان طور که قبلا بیان شد در موقع تخلیه لجن سپتیک تانک کلیه لجنهای قدیمی را نباید از ان خارج ساخت.

شرکت مهندسی و ساخت کندو طراح و سازنده انواع سپتیک تانک ها با ظرفیت های مختلف است. جهت اطلاع بیشتر به صفحه تماس با ما مراجعه نمایید.

بلوئر روتس یا بلوئر جابجایی مثبت نسل پیشرفته تر بلوئرهای هوادهی نسبت به ساید چنل ها می باشد. سیستم تولید هوای فشرده در بلوئر روتس به سه مرحله ذیل تقسیم بندی می شود:
مرحله (1): ایجاد خلا؛ با چرخش غلتک ها در جهت عکس یکدیگر یک خلا نسبی ایجاد شده و هوا از دهانه مکش بلوئر به فضای بین دو غلطک و بدنه مکش می گردد؛
مرحله (2): انتقال هوای مکش به ناحیه دهش؛ هوای محبوس بین روتورها به ناحیه دهش انتقال می یابد؛
مرحله(3): تخلیه هوای دهش؛ هوای انتقالی از ناحیه دهش از محفظه خارج و سیکل مجددا تکرار می گردد.

ویژگی بلوئرهای روتس در پکیج تصفیه فاضلاب و دستگاه تصفیه RO

• عمر بالای تاسیسات و تجهیزات بلوئر به خاطر روغنکاری دستگاه؛
• تامین فشار کاری بالا (بیش از یک اتمسفر) برای پکیج تصفیه فاضلاب و تصفیه خانه های بزرگ؛
• مناسب برای پکیج تصفیه فاضلاب و تصفیه خانه های بزرگ؛
• حجم هوای تولیدی بسیار بالا برای پکیج تصفیه فاضلاب و تصفیه خانه های بزرگ و کاهش تعداد بلوئر مورد استفاده؛
• بازده مناسب تر انرژی نسبت به ساید چنل ها؛
• دائم کار بودن بلوئر روتس.

معایب بلوئرهای روتس در پکیج تصفیه فاضلاب و دستگاه تصفیه RO:

• نیاز به روغن کاری مداوم دستگاه؛
• نشتی روغن در اثر کارکرد طولانی؛
• صدای نسبتا بالای دستگاه؛
• افزایش دمای هوای خروجی؛
• حجم نسبتا بزرگ و وزن سنگین بلوئر روتس و مشکلات جابجایی و حمل و نقل.

کاربرد بلوئرهای روتس:

- تصفیه آب و دستگاه تصفیه RO (واحد های شناور سازی، هوادهی، شستشوی فیلتر شنی و کربنی)؛
- تصفیه فاضلاب و پساب  ( واحدهای شناور سازی، هوادهی، چربی گیر، DAF، فیلترهای شنی و کربنی، هاضم های هوازی)؛
- پکیج تصفیه فاضلاب؛
- هوادهی حوضچه های پرورش ماهی و آبزیان؛
- انتقال مواد در کارخانجات سیمان و آرد؛
- تونل های باد (جابجایی هوا)؛
- مکش هوای آلوده سوله ها و کارخانجات جهت انتقال به تاسیسات تصفیه هوا؛
در کشور ایران بلوئرهای هوادهی مارک AERZEN AIR ،ROBUSCHI ،GREATECH ،LONGTECH متداول می باشند که جهت دریافت اطلاعات بیشتر و خرید این محصولات می توانید به بخش تماس با ما مراجعه فرمایید.

ساید چنل ها یک نوع ساده از بلوئرهای هوادهی می باشند که برای تصفیه خانه های کوچک، پکیج تصفیه فاضلاب و دستگاه تصفیه RO مورد استفاده قرار می گیرد. ساید چنل ها قابلیت استفاده به صورت دمنده یا مکنده را دارا هستند و در صنعت به صورت تک پره یا دو پره موجود می باشند. تفاوت تک پره با دو پره در فشار کاری خروجی می باشد. به طوری که در توان یکسان و صرف انرژی یکسان معمولا ساید چنل های دو پره فشار بیشتری را به هوا اعمال می کنند و برای مواقعی که ارتفاع آب داخل مخزن هوادهی در پکیج تصفیه فاضلاب زیاد می باشد و افت در مسیر و دیفیوزر ها زیاد می باشد، استفاده از ساید چنل های دو پره مناسب تر بوده و عمر طولانی تری دارند. وضعیت کاری ساید چنل بدین صورت است که با اعمال گشتاور از طریق الکتروموتور پروانه در یک محفظه به حرکت درآمده و با ایجاد یک جریان توربولانس داخل محفظه، هوا را از یک طرف کشیده و از لوله خروجی با فشار خارج می کند. در اثر اصطکاک زیاد پره با هوای توربولانسی، معمولا جریان هوای تولیدی دمای نسبتا بالایی دارد لذا باید توجه کرد حتما پره ها از جنس فلزی انتخاب شده باشند و از طرفی لوله و اتصالات انتقال هوا به بخش های فرایندی پکیج تصفیه فاضلاب یا پیش تصفیه دستگاه تصفیه RO از جنس های فلزی یا مقاوم در مقابل حرارت بالا انتخاب گردد.

ویژگی ساید چنل مورد استفاده در پکیج تصفیه فاضلاب:

• عدم نیاز به روغن کاری؛
• مکانیزم عملکردی آسان در انتقال هوا؛
• قیمت پایین تهیه ساید چنل؛
• سادگی تعمیرات، نصب و بهره برداری؛
• فضای کم اشغالی نسبت به بلوئرهای روتس؛
• صدای کمتر نسبت به بلوئرهای روتس.

معایب ساید چنل مورد استفاده در پکیج تصفیه فاضلاب:

• عدم تامین فشار کاری بالا برای مخازن عمیق یا تاسیسات با افت فشار زیاد؛
• حجم پایین هوای تولیدی؛
• عمر پایین تر نسبت به بلوئر های روتس؛
• کاهش عملکرد سیستم در طول زمان به علت فرسایش پره ها.

متداول ترین ساید چنل های موجود در بازار ایران جهت پکیج تصفیه فاضلاب:

در کشور ایران برندهای مختلف ساید چنل عرضه می گردد که متداول ترین آنها سایدچنل های مارک Greenco ساخت کشور چین و Rontai ساخت تایوان می باشد که جهت خرید و دریافت اطلاعات بیشتر می توانید به بخشتماس با ما مراجعه نمایید.
